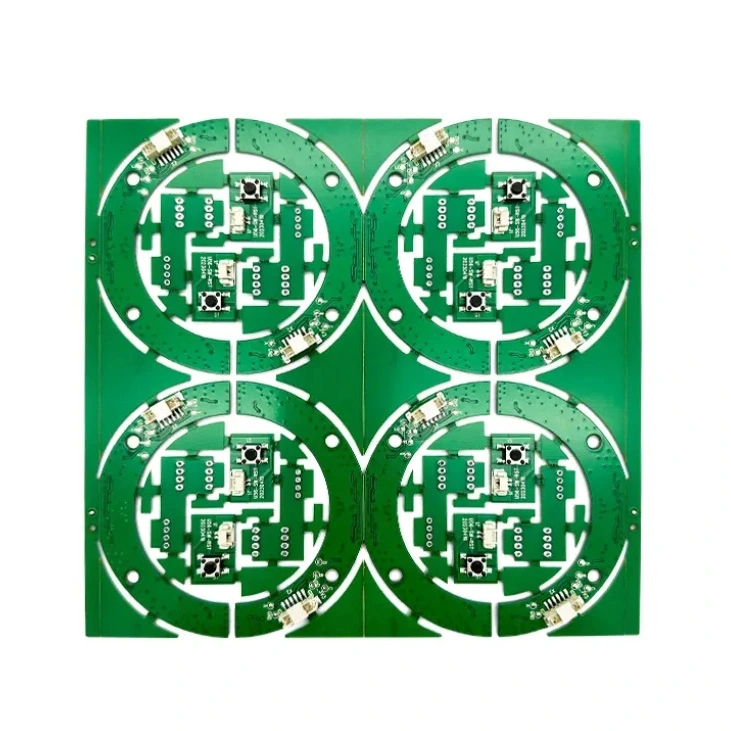

క్లోన్ చేసిన పిసిబి నుండి మీరు స్కీమాటిక్ ఎలా సంగ్రహిస్తారు?

A నుండి స్కీమాటిక్ సంగ్రహించడం aక్లోన్డ్ పిసిబిరివర్స్ ఇంజనీరింగ్‌ను కలిగి ఉంటుంది, ఇక్కడ మీరు దాని సర్క్యూట్ రేఖాచిత్రాన్ని పున ate సృష్టి చేయడానికి భౌతిక బోర్డును విశ్లేషిస్తారు. ఈ ప్రక్రియకు జాగ్రత్తగా పరిశీలన, కాంపోనెంట్ ఐడెంటిఫికేషన్ మరియు ట్రేసింగ్ కనెక్షన్లు అవసరం. దశల వారీ గైడ్ ఇక్కడ ఉంది:

1. తనిఖీ చేయండి మరియు డాక్యుమెంట్ చేయండిపిసిబి

- అధిక-రిజల్యూషన్ ఫోటోలను తీయండి: సూచన కోసం పిసిబి యొక్క రెండు వైపులా సంగ్రహించండి.

-గమనిక పిసిబి పొరలు: ఇది సింగిల్-లేయర్, డబుల్ లేయర్ లేదా మల్టీలేయర్ బోర్డు కాదా అని తనిఖీ చేయండి.

- కీలక భాగాలను గుర్తించండి: ICS, రెసిస్టర్లు, కెపాసిటర్లు, డయోడ్లు, కనెక్టర్లు మొదలైనవి కనుగొనండి.

- చెక్ లేబుల్స్ & మార్క్స్: కొన్ని భాగాలు పిసిబిలో రిఫరెన్స్ డిజైనర్లను కలిగి ఉన్నాయి.

2. డీసోల్డర్ & భాగాలను గుర్తించండి

- డీసోల్డర్ భాగాలు (అవసరమైతే): సురక్షితమైన తొలగింపు కోసం హాట్ ఎయిర్ రీవర్క్ స్టేషన్‌ను ఉపయోగించండి.

- IC పార్ట్ నంబర్లను చదవండి: పిన్ కాన్ఫిగరేషన్లను అర్థం చేసుకోవడానికి డేటాషీట్లను చూడండి.

- కొలత రెసిస్టర్లు & కెపాసిటర్లను కొలవండి: విలువలను నిర్ణయించడానికి మల్టీమీటర్ లేదా ఎల్‌సిఆర్ మీటర్‌ను ఉపయోగించండి.

- ప్రతి భాగాన్ని లేబుల్ చేయండి: సులభంగా ట్రాకింగ్ కోసం R1, C1, U1 వంటి డిజైనర్లను కేటాయించండి.

3. సర్క్యూట్ కనెక్షన్‌లను కనుగొనండి

- కొనసాగింపు మోడ్‌లో మల్టీమీటర్‌ను ఉపయోగించండి: భాగాల మధ్య విద్యుత్ మార్గాలను తనిఖీ చేయండి.

- పిసిబి జాడలను అనుసరించండి: వివరణాత్మక ట్రేసింగ్ కోసం మాగ్నిఫైయర్ లేదా సూక్ష్మదర్శినిని ఉపయోగించండి.

- పిసిబి డిజైన్ సాఫ్ట్‌వేర్‌ను ఉపయోగించండి: సులభంగా ట్రేసింగ్ కోసం అధిక-రెస్ పిసిబి చిత్రాలను కికాడ్, ఆల్టియం లేదా ఈజీడా వంటి సాధనాల్లోకి దిగుమతి చేయండి.

- దాచిన కనెక్షన్‌లను తనిఖీ చేయండి: లోపలి పొరలను కనుగొనటానికి మల్టీలేయర్, ఎక్స్-రే తనిఖీ అవసరం.

4. స్కీమాటిక్‌ను పునర్నిర్మించండి

- పిసిబి డిజైన్ సాఫ్ట్‌వేర్‌ను ఉపయోగించండి: కికాడ్, ఈగిల్, ఆల్టియం లేదా ఓర్కాడ్‌లో స్కీమాటిక్ గీయండి.

- భాగాలను తార్కికంగా అమర్చండి: సమూహ శక్తి, సిగ్నల్ మరియు గ్రౌండ్ విభాగాలు సరిగ్గా.

- కనెక్షన్‌లను ధృవీకరించండి: డేటాషీట్‌లు మరియు క్రియాత్మక అంచనాలతో పోల్చండి.

5. సర్క్యూట్‌ను అనుకరించండి మరియు ధృవీకరించండి

- అనుకరణ సాఫ్ట్‌వేర్‌ను ఉపయోగించండి: LTSPICE, ప్రోటీయస్ లేదా మల్టీసిమ్ వంటి సాధనాలు సర్క్యూట్ ప్రవర్తనను ధృవీకరించడంలో సహాయపడతాయి.

- అసలు పిసిబితో పోల్చండి: వీలైతే పవర్-ఆన్ డీబగ్గింగ్‌తో పరీక్ష కార్యాచరణ.

సాధనాలు అవసరం:

మల్టీమీటర్ / ఎల్‌సిఆర్ మీటర్

✔ ఓసిల్లోస్కోప్ (సిగ్నల్ పరీక్ష కోసం)

✔ హాట్ ఎయిర్ రీవర్క్ స్టేషన్ (డీసోల్డరింగ్ కోసం)

మైక్రోస్కోప్ / మాగ్నిఫైయర్

✔ పిసిబి డిజైన్ సాఫ్ట్‌వేర్ (కికాడ్, ఈగిల్, ఆల్టియం)

✔ ఎక్స్-రే స్కానర్ (మల్టీలేయర్ బోర్డుల కోసం)

తుది ఆలోచనలు

క్లోన్ చేసిన పిసిబి నుండి స్కీమాటిక్ సంగ్రహించడం అనేది జాగ్రత్తగా చేస్తే సమయం వినియోగించే కానీ సాధించగల ప్రక్రియ. పిసిబి యాజమాన్య రూపకల్పనకు చెందినది అయితే మేధో సంపత్తి చట్టాలను గౌరవించడం చాలా ముఖ్యం. మీరు ఒక నిర్దిష్ట రకం పిసిబి లేదా సాధన సిఫార్సులపై మార్గదర్శకత్వం కావాలనుకుంటున్నారా?
